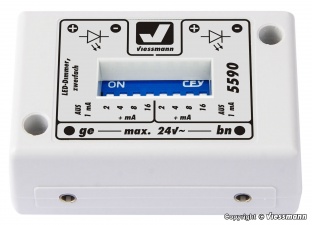

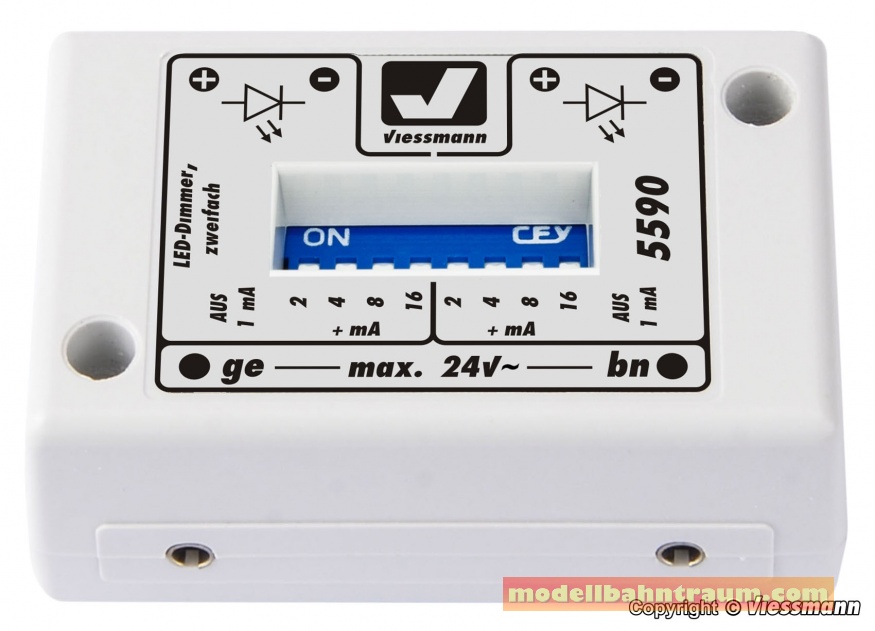

"LED-Dimmer, zweifach "
Das Modul ermöglicht den Betrieb von einzelnen LEDs und LED-Leuchtstreifen mit stabiler und einstellbarer Helligkeit. Dazu versorgt das Modul die Verbraucher mit einem in Stufen einstellbaren Strom, der von der Versorgungsspannung des Moduls und von den Eigenschaften der LEDs weitestgehend unabhängig ist. LED-Leuchtstreifen dürfen bis zu 7 LEDs in Reihe geschaltet haben. Geeignet für Viessmann LED-Leuchtstreifen z. B. Art. 5086 – 5089. Das Modul hat zwei Ausgänge. Unabhängig voneinander kann für jeden Ausgang mit jeweils 4 DIP-Schaltern (binär) die Helligkeit der LEDs über die Stromstärke eingestellt werden. Beginnend von ca. 1 mA lassen sich Ströme bis maximal ca. 31 mA einstellen. Die maximale Eingangsspannung beträgt 24 V AC.
Warn- und Sicherheitshinweise
Modellbauartikel, kein Spielzeug! Nicht geeignet für Kinder unter 14 Jahren!
PDF 5590 ( 748.56 kb )
2023.KW.39
