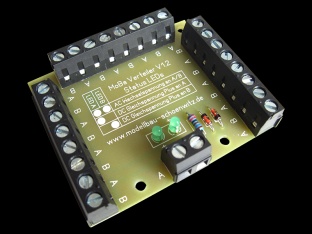

Schönwitz 50095 Stromverteiler MoBa Verteiler V1.2 Fertigbaustein
Artikelbeschreibung

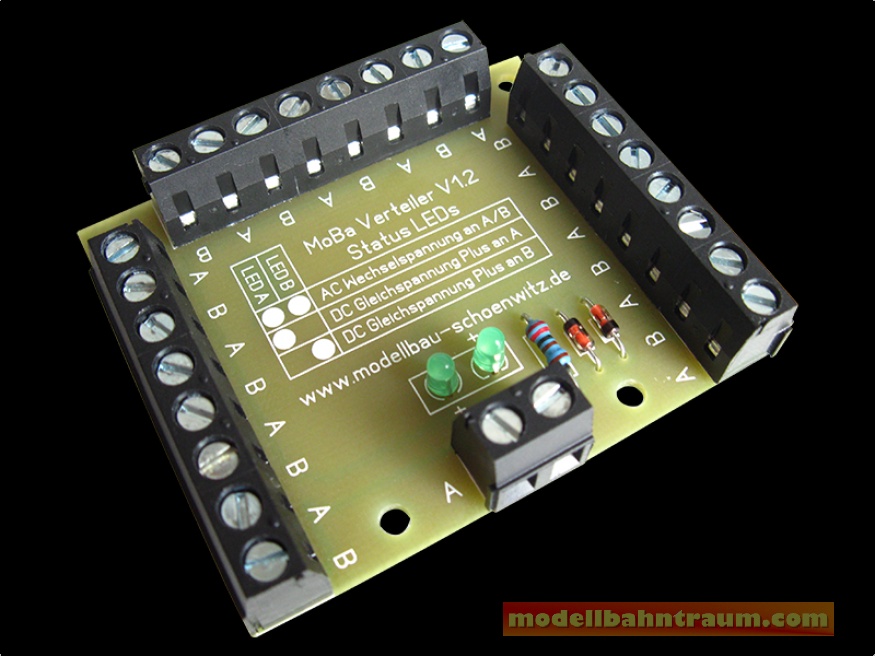

Dank des MoBa-Verteilers V1.2 ist es möglich, komfortabel unter der Modellbahnanlage zu verdrahten. Über die hochwertigen Schraubklemmen lassen sich schnell neue Verbraucher oder Gleisanschnitte mit Spannung versorgen. Alle mit "A" gekennzeichneten Klemmpunkte sind genau wie alle Punkte mit "B" durchverbunden. Neben jeder "A" Klemme liegt eine "B" Klemme. So können Sie Ihre Verbraucher übersichtlich ohne Kabelchaos anschließen.
Durch die Status LEDs können Sie jederzeit unter der Anlage erkennen, ob an der Platine eine Spannung anliegt oder nicht, ganz ohne zu messen.
Leuchten beide LEDs liegt eine Wechselspannung an "A" und "B" an.
Leuchtet nur LED "A", liegt eine Gleichspannung mit Plus an "A" und Minus an " B an.
Leuchtet nur LED "B", liegt eine Gleichspannung mit Plus an "B" und Minus an " A an.
Sie erhalten eine fertig aufgebaute und geprüfte Platine, inklusive einer ausführlichen Anleitung.
Technische Informationen:
- 26 Klemmpunkte - 13x "A" und 13x "B"
- Status LEDs
- Strombelastbarkeit pro Klemme - max. 8A
- Querschnitt pro Klemme - max. 1,5mm²
- Gesamtstrombelastbarkeit - max. 8A (Einspeisung an 2poliger Klemme)
- Maximalspannung - 30V AC / DC / Digitalspannung
- Abmessungen ca. (L x B x H) - 60mm x 52mm x 13mm
- 4 Bohrlöcher zur Platinenbefestigung
Achtung: Dieses Produkt ist kein Spielzeug. Nicht geeignet für Kinder unter 14 Jahren.
