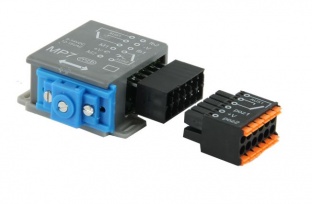

MTB MP7 - Weichenantrieb mit bipolaren Impulssteuerung Neuheit

statt 24,90 €
nur 21,91 €
Sie sparen 12.00%

incl. 20 % UST


Art.Nr.: MTB MP7 12.00% Rabatt
Artikeldatenblatt drucken
Frage zum Produkt
Lieferzeit: sofort erhältlich

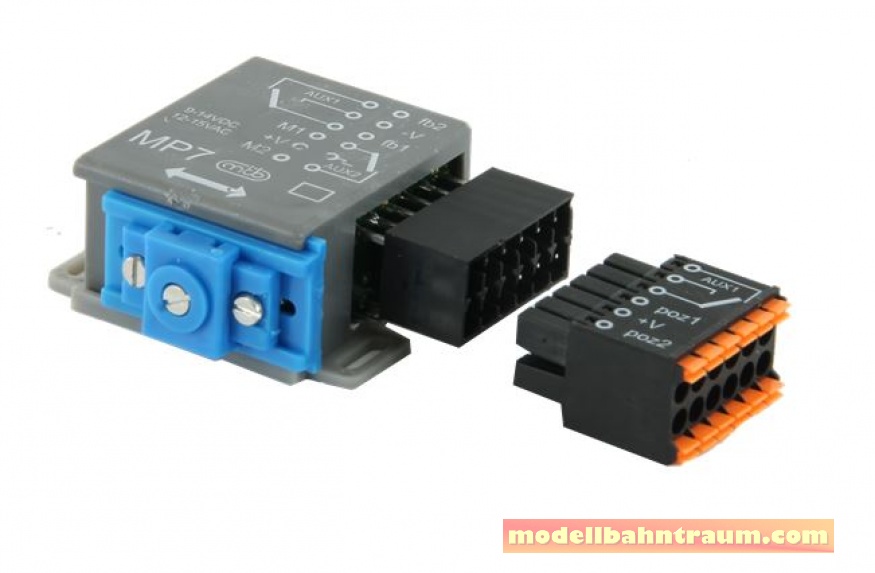

MTB MP7 - Weichenantrieb mit bipolaren Impulssteuerung


MTB - Models Modellbahn


• Kleinformat 30x42 (Breite x Länge)

• Universelle Schaltung als elektromotorischer Antrieb

• Impulssteuerung

• 4 Stufen des Stellwegs: 3, 6, 9 und 12 mm

• Doppelter Umschaltkontakt integriert

• einfache Installation mit einem abnehmbaren Steckverbinder Der Stellweg kann in vier Stufen 3, 6, 9 und 12 mm eingestellt werden (mit der Positionsänderung des Bolzens im Mitnehmer). Ein unterbrochener Lauf des Motors bis zur Endlage und ihre Verriegelung sind gesichert. Der neue Weichenantrieb MP7 stellt eine Modifikation des herkömmlichen Antriebes MP6 dar. Der MP7 wird bipolar durch kurze Stromimpulse gesteuert.Er braucht Schaltspannung von 9-16 V, die dauerhaft eingeschaltet sein muss.Die Eingänge M1 und M2 sind galvanisch vom Strombetrieb +-V getrennt. Die Impulspolarität an den Steuereingängen M1 und M2 bestimmt die Bewegungsrichtung. Nach dem Empfang des Stromimpulses (minimal 40ms) erreicht der Antrieb seine Endlage selbstständig. Die ergänzte Hilfskontakte fb1 und fb2 sind für die Meldung der Endlage des Antriebes mithilfe von LED bestimmt. Sie sind gegen negative Polarität geschaltet und erlauben den direkten Anschluss von LED. Alternativ können im DC- Betriebsmodus über diese Ausgänge TTL- Eingänge digitaler Steuergeräte oder eines Computers bedient werden. Für Zusatzanwendung hat dieser Weichenantrieb also zwei Umschaltkontakte, jeweils von 1 A.

Der MP7 ist z. B. für DCC System mit Decoder für motorische Antriebe, für Handbedienung mithilfe von Bedienelementen, die nur einen kurzen Tastimpuls erzeugen, geeignet.
