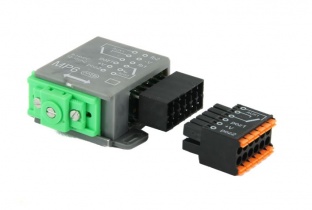

MTB MP6 - Weichenantrieb mit Impulsgesteuerten Eingängen Neuheit

statt 24,90 €
nur 21,91 €
Sie sparen 12.00%

incl. 20 % UST


Art.Nr.: MTB MP6 12.00% Rabatt
Artikeldatenblatt drucken
Frage zum Produkt
Lieferzeit: sofort erhältlich

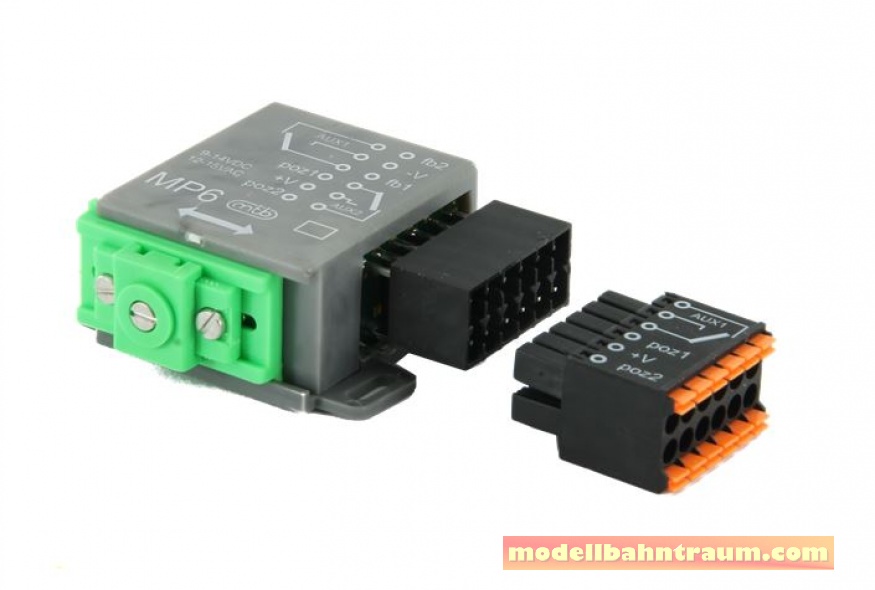

MTB MP6 - Weichenantrieb mit Impulsgesteuerten Eingängen


MTB - Models Modellbahn


• Kleinformat 30x42 (Breite x Länge)
• Universelle Schaltung als elektromotorischer Antrieb
• Impulssteuerung
• Doppelter Umschaltkontakt integriert
• 4 Stufen des Stellwegs: 3, 6, 9 und 12 mm
• einfache Installation mit einem abnehmbaren Steckverbinder

Der Stellweg kann in vier Stufen 3, 6, 9 und 12 mm eingestellt werden (mit der Positionsänderung des Bolzens im Mitnehmer). Ein unterbrochener Lauf des Motors bis zur Endlage und ihre Verriegelung sind gesichert.

Der motorische Weichenantrieb MP6 wurde als Ersatz für herkömmliche Spulenantriebe entwickelt. Er funktioniert über zwei kurze Tastimpulse für die Endpositionen rechts und links. Er braucht Schaltspannung von 9-16 V, die dauerhaft eingeschaltet sein muss. Klassische motorische Antriebe benötigen in der Regel ein kontinuierliches Eingangssignal für den gesamten Stellvorgang. Der MP6 benötigt nur einen kurzen Schaltimpuls von maximal 40 ms zum Starten des Stellvorganges und er erreicht seine Endlage selbstständig. Es gibt zwei Impulseingänge: POS1 und POS2. Bei Schließen der Eingänge zur Spannung –U (die gemeinsame Null), fängt die Bewegung an. Die Elektronik sorgt für die Endschaltung auch nach dem Ablauf des Impulses.

Die ergänzte Hilfskontakte fb1 und fb2 sind für die Meldung der Endlage des Antriebes mithilfe von LED bestimmt. Sie sind gegen negative Polarität geschaltet und erlauben den direkten Anschluss von LED. Alternativ können im DC- Betriebsmodus über diese Ausgänge TTL- Eingänge digitaler Steuergeräte oder eines Computers bedient werden. Für Zusatzanwendung hat dieser Weichenantrieb also zwei Umschaltkontakte, jeweils von 1 A.
